3D-Scanservice

Individuelles 3D-Scanning auf hohem Niveau


Das Zusammenspiel der 3D-Scanntechnik und von 3D-Druck verfügt über ein riesen Poential.

Eines der wichtigsten Einsatzgebiete ist das Reverse Engineering was soviel bedeutet wie umgekehrtes konstruieren bzw. rekonstruieren.

Wenn Sie ein veraltetes Bauteil verbessern möchten oder einen Ersatz von defekten Bauteilen z.B. Oldtimerteile benötigen kann Ihnen das Reverse Engineering von einem 3D-Scan Tage oder gar Wochen an manueller Konstruktionsarbeit ersparen.

3D-Scanner Artec Eva
3D-Scanner von Artec Eva

Beim 3D-Scannen wird die Oberflächengeometrie von dreidimensionalen Objekten bzw. Gegenständen mittels Triangulation mit einem codiertem Lichtansatz digital erfsasst.

Dabei wird ein ebenes Lichtbündel auf das zu messende Objekt projiziert, welches von hochempfindlichen Sensoren aufgenommen wird.

Das zu scannende Bauteil wird auf einen Drehteller gesetzt, der sich in kleinen Schritten 360° um die eigene Achse dreht.

Aus dem Bestrahlungswinkel des Lichtstreifens und den Koordinaten des Drehtellers, auf dem sich das Bauteil befindet wird ein 3D-Modell aus vielen zusummenhängenden Dreiecken (Polygonnetz) erstellt und liefert ein vollständiges 3D-Abbild des Scannobjektes.



Die Messgenauigkeiten unserer 3D-Scannsysteme beträgt bis zu 0,05 mm



Polygonnetz aus einer vielzahl zusammenhängender Dreiecke
Polygonnetz aus einer vielzahl zusammenhängender Dreiecke

3D-scanning finden seine Anwendung in den verschiedensten Branchen

  • Industriedesign und Fertigung
  • Reverse Engineering
  • Kunst und Design
  • Gesundheitswesen
  • Wissenschaft
  • Architektur

3D-Laserscanning für Architektur und Stadtplanung

3D-Scann und 3D-Druck

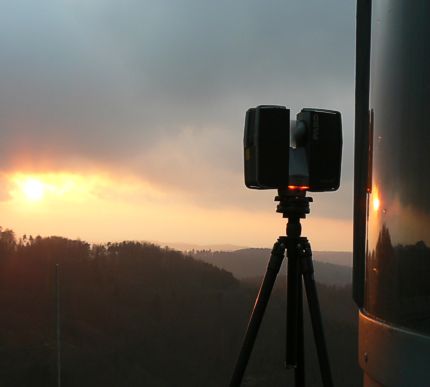

3D-Laserscanner

Mit 3D-Laserscanning und klassischer Vermessung erfassen wir, zusammen mit unserem Partner komplette Gebäude, Baustellen aller Art, Industrieanlagen, Denkmäler, Skulpturen, touristische Ziele und Landschaften.

Dabei realisieren wir für Sie detailgetreue 3D-Animationen und Filme von Ihren Objekten, die wir auch gleich als 3D-Modell in Vollfarbe im 3D-Druck Verfahren herstellen können.

Unsere Dienstleistungen aus dem Laserscanning sind hochinteressant für alle die mit Immobilien und Produktionsanlagen zu tun haben.



3D-Scan Anwendungen

3D-Dokumentation  für Innen- und Landschaftsarchitekten

  • Für Umplanungen von Innenräumen oder Außenanlagen
  • Eine farbige 3D-Punktwolke aus einem 3D-Laserscan bietet dem Planer perfekte Visualisierungsmöglichkeiten

Visuelle Anwendung



  • Geplante Bauwerke in vorhandene Umgebungen in Bild und Film für Internetpräsentationen
  • Immobilienverkauf und Verwaltung
  • Begehen virtueller Abbilder der Realität am PC.

Planerische / Konstruktive Anwendung

  • Beliebige Grundrisse/Ansichten/Schnitte in allen gängigen CAD-Formaten
  • Digitales Geländemodell und Massenermittlungen
  • Einlesen der Punktwolke in die eigene CAD Umgebung
  • Konstruktion und Parametrisierung komplexer Modelle als Grundlage für Fertigungs- und Montagepläne

Produkte aus unserem 3D-Scanservice

  • Interaktive Panoramafotos zum virtuellen Begehen des Objektes. Es können Abstände und Flächen gemessen werden. Via Internet oder lokal auf PC
  • Hochauflösende Bilder aus beliebiger Perspektive
  • Spektakuläre Flüge durch das Objekt als werbewirksame Trailer
  • Komplettes 3D-Modell visuell oder als 3D-Druck in Vollfarbe des Objektes als Grundlage für Umbauplanung und eigene Visualisierungen

Photogrammetrie

Inividuelle 3D-gedruckte Modelle aus Ihren Bildern

Durch Photogrammetrie ist es möglich dass Sie sich 3D-Modelle aus selbst fotografierten Bildern herstellen lassen können. Dabei arbeiten wir mit verschiedener Software um aus den Fotos ein CAD-Modell für den 3D-Druck zu generieren. Danach wird Ihr Modell mit dem 3D-Drucker maßstabunabhängig von uns reproduziert. Sollten Sie einen eigenen Drucker haben senden wir Ihnen die fertige Druckdatei gerne zu.

Anleitung:

  • Fotografieren oder Filmen Sie das Objekt so, dass es vollständig erfasst ist
  • Verwenden Sie falls vorhanden ein Weitwinkelobjektiv mit Festbrennweite
  • Die Überlappung der einzelnen Bilder müssen ca. 70% betragen

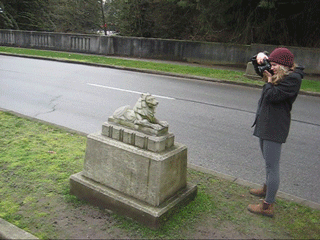

  • Fotografieren Sie von allen Winkeln, wie am Beispiel
  • Senden Sie Ihre Bilder oder HD-Video über WeTransfer mit Ihrem Vor & Nachnamen an (info@archikonstrukt.de)
  • Wir erstellen ein 3D-Modell
  • Nach Ihrer Verifizierung des Entwurfs beginnen wir mit dem 3D-Druck
  • Je besser die Bilder, desto besser das Endergebnis Mindestqualität der Fotos 5MB oder 4K / 3672x4896 Pixel
